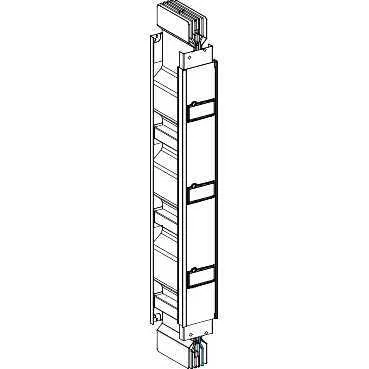

СЕКЦИЯ ПРЯМАЯ РАСПРЕДЕЛИТЕЛЬНАЯ - KTC1000ED440
Артикул:
KTC1000ED440
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Направление монтажа
- Вертикальная Горизонтальная
- Линейная нагрузка
- 25 кг/м
- Материал контактов
- Copper
- Цепи заземления
- Стандартный PE
- Типоразмер
- Фиксировать
- Кол-во отводных розеток
- 3
- Полярность шинопровода
- 3L + N + PE
- Интервал между отводами
- 1000 мм
- Описание сборной шины
- Распределение длины
- Линейное сопротивление
- L - N : Xb 35 °C= 0,065 мОм/м при Inc и 50 Гц со способом полного сопротивления L - L : Rb0 20 °C= 0,078 мОм/м метод полного сопротивления L - N : R0 20 °C= 0,192 мОм/м метод симметричных составляющих L - PE : Xb 35 °C= 0,426 мОм/м при Inc и 50 Гц со способом полного сопротивления L - N : Z0 20 °C= 0,229 мОм/м метод симметричных составляющих L - N : Rb0 20 °C= 0,08 мОм/м метод полного сопротивления L : R1 35 °C= 0,049 мОм/м при Inc и 50 Гц L - PE : X0 20 °C= 0,666 мОм/м метод симметричных составляющих L - L : Xb 35 °C= 0.04 mΩ/m при Inc и 50 Гц со способом полного сопротивления L - L : Rb1 35 °C= 0,094 мОм/м при Inc со способом полного сопротивления L - N : Rb1 35 °C= 0,096 мОм/м при Inc со способом полного сопротивления L - PE : Rb1 35 °C= 0,527 мОм/м при Inc со способом полного сопротивления Защитное заземление : 20 °C= 0,203 мОм/м L - N : X0 20 °C= 0,124 мОм/м метод симметричных составляющих L - PE : Z0 20 °C= 0,958 мОм/м метод симметричных составляющих L : X1 35 °C= 0,022 мОм/м при Inc и 50 Гц L - PE : R0 20 °C= 0,688 мОм/м метод симметричных составляющих L : R20 20 °C= 0,041 мОм/м L - PE : Rb0 20 °C= 0,439 мОм/м метод полного сопротивления L : Z1 35 °C= 0,054 мОм/м при Inc и 50 Гц
- Предел термического напряжения
- 2500 А²∙с
- Магнитное поле излучения
- 0,4 мкТл
- Обеспечиваемое оборудование
- Соединительный блок Секция шинопровода
- Материал
- Медь
- Суммарный коэффициент гармоник тока
- 0...15 %, максимальный ток нагрузки: 1000 А
- Номинальн. выходной ток
- 25...400 A
- Вариант
- Стандартное исполнение
- Стандарты
- МЭК 61439-6 МЭК 61439-1
- Материал корпуса
- Polyester film
- Электрическое соединение
- Скользящий контакт
- Падение напряжения
- With cos φ =0.7, 0,0044 В при 50 Гц при 1A на 100 м длины With cos φ =1, 0,0043 В при 50 Гц при 1A на 100 м длины With cos φ =0.8, 0,0046 В при 50 Гц при 1A на 100 м длины With cos φ =0.9, 0,0047 В при 50 Гц при 1A на 100 м длины
- [icw] допустимый сквозной ток короткого замыкания
- 50 кА
- Положение нейтрали
- Правый
- Область применения
- Распределение большой мощности
- Частота сети
- 50/60 Гц
- [icw] номинальный рабочий ток
- 1000 А при 35 °C
- Рабочая температура
- 90 % In при 45 °C 100 % от In при 35 °C 84 % In при 50 °C 95 % In при 40 °C 79 % In при 55 °C
- Инструкция по утилизация
- Не требует специальных действий для утилизации
- Экологический профиль продукта
- Доступен
- Класс ik
- IK08 в соответствии с IEC 62262
- Cтепень защиты ip
- IP55 в соответствии с IEC 60529
- Краткое имя устройства
- KTC
- Регламент reach
- Продукт не содержит превышающее норму количество особо опасных веществ
- Директива rohs
- Соответствует
- Статус предложения
- Продукт категории Green Premium
- Цвет
- RAL 9001 : белый
- Масса продукта
- 100 кг
- [ipk] номинальный пиковый выдерживаемый ток
- 110 кА
- [ui] номинальное напряжение изоляции
- 1000 В
- [ue] номинальное рабочее напряжение
- 1000 V
- Способ крепления
- Посредством крючков
- Монтажная опора
- Подвеска Консоль
- Тип изделия или компонента
- Гибкий кабель-канал
- Совместимость серий изделий
- Втычной ответвительная коробка из Canalis KS
- Наименование продукта
- KT
- Диапазон
- Canalis
- Семейство продуктов
- Canalis
