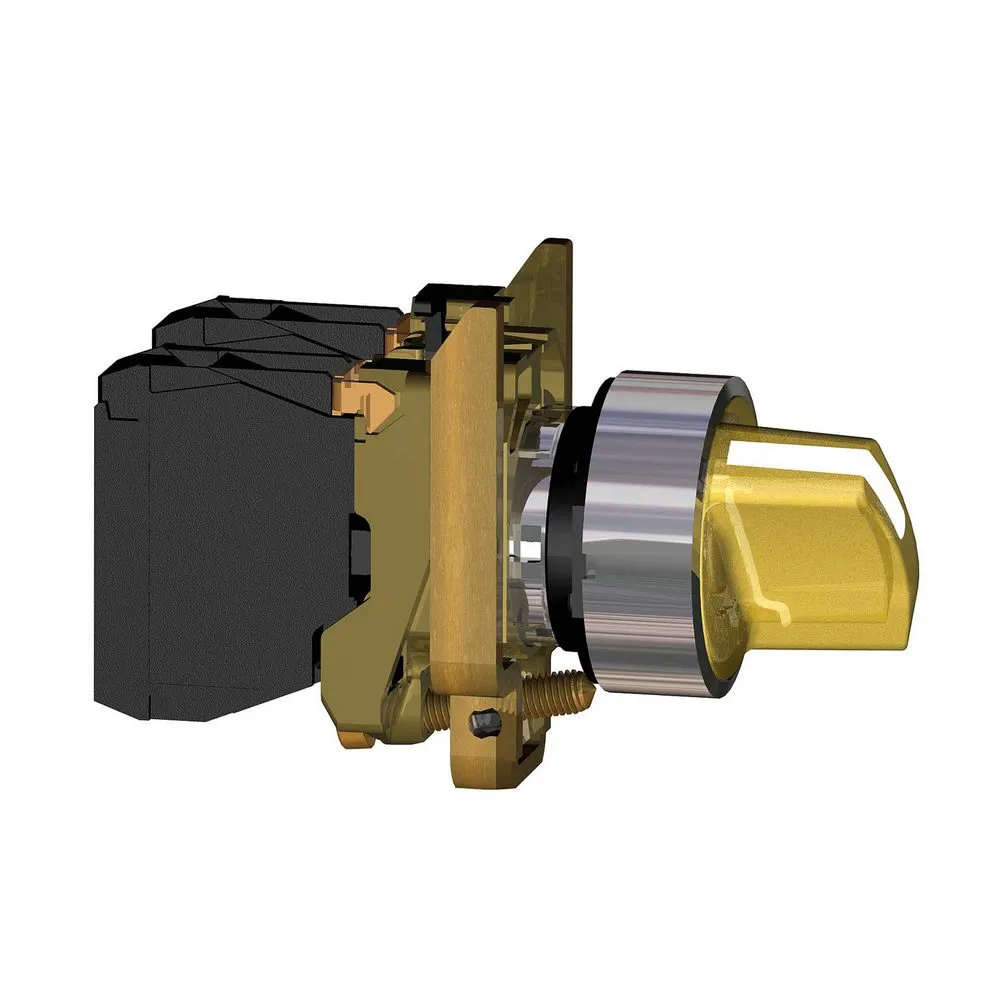

ПЕРЕКЛЮЧАТЕЛЬ 22ММ 230-240В ЖЕЛТЫЙ - XB4BK125M5
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
- [up] номинальное импульсное выдерживаемое на
- 6 кВ в соответствии с EN 60947-1
- Вес нетто
- 0.111 кг
- Степень ударостойкости ik
- IK06 в соответствии с IEC 50102
- Соединения – клеммы
- винтовой зажим, = 1 x 0,22 мм² Без наконечника в соответствии с EN/МЭК 60947-1
- Комплектация изделия
- изделие в сборе
- [ie] номинальный рабочий ток
- 3 А в 240 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1 6 А в 120 В AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1 0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.27 А в 250 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.55 А в 125 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 1.2 А в 600 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1
- Тип продукта
- переключатель с подсветкой
- Минимальная партия для продажи
- 1
- Краткое название устройства
- XB4
- Температура окружающей среды при хранении
- -40-70 °C
- Сертификаты
- LROS (Lloyds register of shipping) GL BV CSA UL DNV
- Электрическая износостойкость
- 1000000 циклы, AC-15, 2 А в 230 В, производительность
- Степень защиты ip
- IP66 в соответствии с МЭК 60529 IP67 IP69 IP69K
- Рабочая температура окружающей среды
- -40-70 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Тип головки
- стандартный
- Тип сигнализации
- постоянный
- Момент вращения
- 0.14 Н·м Н.О. изменение коммутационного состояния
- Операторские данные о положении
- 2 положения 90°
- Электрическая надежность мэк 60947-5-4
- λ < 10exp(-6) в 5 В и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4 λ < 10exp(-8) в 17 В и 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4
- Прямое размыкание
- с в соответствии с EN/МЭК 60947-5-1 приложение К
- Цоколь лампы
- встроенный светодиод
- Серия
- Harmony XB4
- Работа контактов
- медленное размыкание
- Изоляционный экран
- нет
- Срок службы
- 100000 ч при номинальном напряжении и 25 °C
- Использование контактов
- стандартный контакт
- Форма головки винта
- пересечение совместим с Philips No 1 отвертка пересечение совместим с Pozidriv No 1 отвертка перфорированный совместим с Ø 4 мм отвертка перфорированный совместим с Ø 5.5 мм отвертка
- Степень защиты nema
- NEMA 13 NEMA 4X
- Класс защиты от поражения электр. током
- класс I в соответствии с IEC 60536
- Стойкость к мойке под высоким давлением
- 7000000 паскаль в 55 °C, расстояние: 0.1 м
- Параметры управляющего устройства
- желтый стандартная рукоятка
- Тип рукоятки
- с фиксацией
- Форма головки сигнального блока
- круглая
- Монтажный диаметр
- 22 мм
- Материал окантовки
- хромированный металл
- Описание зажимов iso n°1
- (21-22)NC (13-14)NO
- Материал контактов
- серебряный сплав (Ag/Ni)
- Защитное исполнение
- TH
- Материал крепежной основы
- zamak
- [us] номинальное напряжение питания
- 230...240 В переменный ток в 50/60 Гц
- Защита от короткого замыкания
- 10 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1
- [ith] условный тепловой ток на открытом воздухе
- 10 А в соответствии с EN/IEC 60947-5-1
- Электромагнитное излучение
- класс B в соответствии с IEC 55011
- Стойкость к электромагнитным полям
- 10 В/м в соответствии с МЭК 61000-4-3
- Пределы напряжения питания
- 195-264 В переменный ток
- [us] номинальное напряжение питания
- 230...240 В
- Выдерживаемая импульсная помеха
- 1 кВ в соответствии с МЭК 61000-4-5
- Стойкость к коммутационным помехам
- 2 кВ в соответствии с МЭК 61000-4-4
- Стойкость к электростатическому разряду
- 6 кВ при контакте, на металлических частях в соответствии с МЭК 61000-4-2 8 кВ через воздух, (на изолированных частях) в соответствии с МЭК 61000-4-2
- Потребляемый ток
- 14 мА
- Ударопрочность
- 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
- Виброустойчивость
- 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6
- Источник света
- светодиод с защитой
- Тип контактов
- 1 Н.О. + 1 Н.З.
- Цвет толкателя или линзы
- желтый
- Механическая износостойкость
- 1000000 циклы
- Момент затяжки
- 0.8-1.2 Н·м в соответствии с EN 60947-1
- Стандарты
- EN/IEC 60947-5-5 JIS C8201-5-1 UL 508 EN/IEC 60947-5-4 EN/МЭК 60947-1 EN/IEC 60947-5-1 CSA C22.2 № 14 JIS C8201-1
- Код совместимости
- XB4
- [ui] номинальное напряжение изоляции
- 600 В (степень загрязнения 3) в соответствии с EN 60947-1
- Серия SE
- Кнопки и лампочки
Эта сигнальная лампа, работающая длительное время без какого-либо технического обслуживания, является ярким индикатором работы машины или процесса
- она легко монтируется в стандартные отверстия диаметром 22 мм и подключается с помощью обычных винтовых зажимов. Данная конструкция хорошо видна на расстоянии благодаря яркому, долговечному светодиоду. Корпус со степенью защиты IP66/IP67/IP69/IP69K защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.
Преимущества: Изделия промышленного назначения этой линейки сочетают простоту установки, гибкость и надежность конструкции. Совершенная система фиксации состоит из головки и корпуса с зажимом, закрепляемые одним винтом, что обеспечивает простую, и в то же время надежную установку.
Применения: производители оборудования (для автомобилестроительной, текстильной и лесозаготовительной отраслей), производители электрораспределительных щитов, Сфера обслуживания и инфраструктура: производители электрораспределительного оборудования, общественные сооружения, здания, аэропорты.
