КУЛАЧКОВЫЙ ПЕРЕКЛ. 20А 2 ПОЗИЦИИ - K2B002ALH
Артикул:
K2B002ALH
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- [ithe] условный тепловой ток в щите
- 16 А
- Блокировка поворотной рукоятки навесным за
- без
- [ith] условный тепловой ток на открытом возду
- 20 А
- Вес нетто
- 0.113 кг
- Режим фиксации
- с несколькими способами крепления
- Степень защиты ip
- IP40 в соответствии с IEC 529 IP40 в соответствии с NF C 20-010
- Тип продукта
- комплект кулачкового переключателя
- Температура окружающей среды при хранении
- -40-70 °C
- Maximum operating rate
- 2.5 цикл/м AC-21 2.5 цикл/м AC-23 2.5 цикл/м AC-3 8.333 цикл/м AC-15
- [up] номинальное импульсное выдерживаемое напряжение
- 4 кВ в функции разъединения 6 кВ в соответствии с МЭК 947-1
- Электрическая износостойкость
- 200000 циклы AC-23 200000 циклы AC-3 600000 циклы AC-15 600000 циклы AC-21
- Рабочая температура окружающей среды
- -25-55 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Ток короткого замыкания
- 10000 А
- Угол переключения
- 45 °
- Коммутационные положения
- вправо: 0° - 45°
- Положение откл.
- с положением "откл."
- Обратный
- без
- Функция кулачкового переключателя
- выключатель
- Представление условных обозначений
- с металлик экспликация, 0 - 1 черный маркировка
- Тип головки кулачкового выключателя
- с передней панелью 45 x 45 mm
- Работа контактов
- медленное размыкание
- Прямое размыкание
- с
- Серия
- Harmony K
- Общая высота cad
- 45 мм 77 мм
- Общая ширина cad
- 45 мм
- Тип рукоятки
- черный ручка, длина = 35 мм
- Защитное исполнение
- TC
- Наименование компонента
- K2
- Электрическое соединение
- зажимы с невыпадающ. винтами гибкий, зажимная способность: 2 x 1,5 мм² зажимы с невыпадающ. винтами жесткий кабель, зажимная способность: 1 x 2,5 мм²
- Ударопрочность
- 30 gn в соответствии с IEC 68-2-27
- Виброустойчивость
- 5 gn (f = 10-150 Гц) в соответствии с IEC 68-2-6
- Место монтажа
- передний
- Механическая износостойкость
- 1000000 циклы
- Категория перенапряжения
- Класс II в соответствии с IEC 536 Класс II в соответствии с NF C 20-030
- Описание полюсов
- 2P
- Сертификация
- CSA 240 В 3 лс 3 фазы 2 -полюсы UL 240 В 0.33 лс 1 фаза 2 -полюсы CSA 240 В 1 лс 1 фаза UL 240 В 1 лс 3 фазы
- Стандарты
- EN/IEC 60947-3 для Силовая цепь EN/IEC 60947-5-1 для Цепь управления CENELEC EN 50013 GB/T 14048.5 для Цепь управления GB/T 14048.3 для Силовая цепь
- Код совместимости
- K2B
- [ui] номинальное напряжение изоляции
- 690 В (степень загрязнения 3) в соответствии с IEC 60947-1
- Серия SE
- Компоненты управления
Описание
КУЛАЧКОВЫЙ ПЕРЕКЛ. 20А 2 ПОЗИЦИИ K2B002ALH

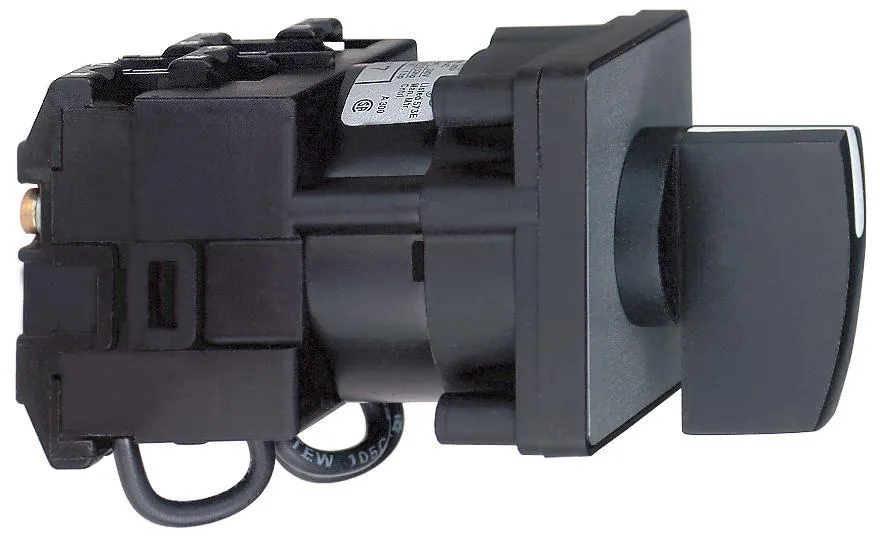

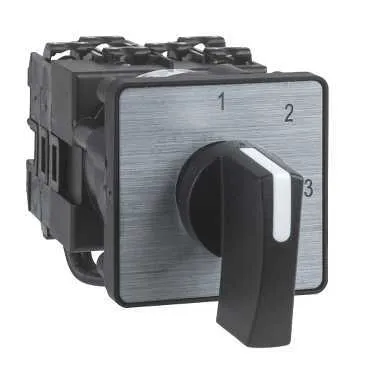

Галерея
