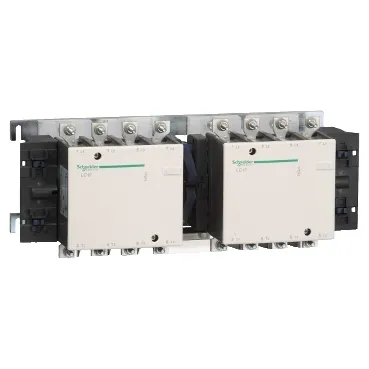

КОНТАКТОР РЕВЕРС. F 4Р (4 НО), AC1 315 А, БЕЗ КАТУШКИ, - LC2F2254
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
- [up] номинальное импульсное выдерживаемое на
- 8 кВ
- Способ монтажа
- монтаж на панель
- [ith] условный тепловой ток на открытом возду
- 315 А в
- Вес нетто
- 15.2 кг
- Сертификаты
- RINA CCC RMRoS UL CSA CB DNV ABS LROS (Lloyds register of shipping) UKCA
- [icw] номинальный кратковременно допустимый ток
- 1800 А в
- Соединения – клеммы
- Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника Силовая цепь: шина 2 кабель (-и) - сечение шины: 32 x 4 mm Силовая цепь: разъем 1 кабель (-и) 185-185 мм² Силовая цепь: клеммы с кольцевыми наконечниками 1 кабель (-и) 185-185 мм²
- Механическая стойкость
- вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц удары контактор замкнут: 15 ГН в течении 11 мс вибрации контактор замкнут: 5 g (ном.), 5...300 Гц удары контактор разомкнут: 7 g (ном.) в течение 11 мс
- Вспомогательные контакты
- 1 Н.О.
- Тип продукта
- контакторный переключатель
- Комплектация изделия
- предварительно собранный с силовой сборной шиной реверсирования
- Конфигурация главных контактов
- 4 Н.О.
- Краткое название устройства
- LC2F
- Температура окружающей среды при хранении
- -60-80 °C
- [ie] номинальный рабочий ток
- 315 А 40 °C) в
- Степень защиты ip
- IP20 лицевая панель с ограждениями в соответствии с МЭК 60529 IP20 лицевая панель с ограждениями в соответствии с VDE 0106
- Рабочая температура окружающей среды
- -5-55 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Серия
- TeSys F TeSys
- Тип блокировки
- механический
- Допустимая температура воздуха вокруг устройства
- -40-70 °C
- Мощность, рассеиваемая одним полюсом
- 32 Вт AC-1
- Категория перенапряжения
- III
- Среднее полное сопротивление
- 0.32 мОм - Ith 315 А 50 Гц
- Номинальная отключающая способность
- 1800 А в соответствии с IEC 60947-4-1
- Момент затяжки
- Цепь управления: 1.2 Н·м Силовая цепь: 35 Н·м
- [ui] номинальное напряжение изоляции
- 1000 В в соответствии с IEC 60947-4-1 1500 В в соответствии с VDE 0110 группа C
- Соответствующий номинал предохранителя
- 315 А gG в
- Номинальная включающая способность irms
- 2250 А Переменный ток в соответствии с IEC 60947-4-1
- Защитное исполнение
- TH
- [ue] номинальное рабочее напряжение
- Стандарты
- IEC 60947-1 EN 60947-1 EN 60947-4-1 JIS C8201-4-1 IEC 60947-4-1
- Рабочая высота
- 3000 м Без ухудшения номинальных значений
- Категория применения
- AC-1
- Применение контактора
- активная нагрузка
- Огнестойкость
- 850 °C в соответствии с IEC 60695-2-1
- Описание полюсов
- 4P
- Код совместимости
- LC2F
- Наименование продукта
- TeSys F
- Серия SE
- TeSys
КОНТАКТОР РЕВЕРС. F 4Р (4 НО), AC1 315 А, БЕЗ КАТУШКИ
Преимущества: Этот чрезвычайно компактный контактор модели F предложит вам неограниченные возможности достижения высокой эффективности работы. В сочетании с электронным реле LR9 или автоматическим выключателем электродвигателя GV7 эти контакторы – идеальный решения, предлагающие быстрый и простой выбор наряду с широким спектром универсальных дополнительных аксессуаров для еще большей гибкости.
Применения: Промышленность, инфраструктура, строительство и т. д. Управление всеми типами двигателей в обычных или жестких условиях эксплуатации, Управление цепями с активным сопротивлением, индуктивными и емкостными цепями.
