КНОПКА 22ММ ДВОЙНАЯ С МАРКИРОВКОЙ + LED - XB5AW73731G5
Артикул:
XB5AW73731G5
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- [up] номинальное импульсное выдерживаемое на
- 6 кВ в соответствии с EN 60947-1
- Вес нетто
- 0.066 кг
- Степень ударостойкости ik
- IK05 в соответствии с IEC 50102
- Соединения – клеммы
- винтовой зажим, = 1 x 0,22 мм² Без наконечника в соответствии с EN/МЭК 60947-1 Пружинные зажимы, = 1 x 0,22 мм² Без наконечника в соответствии с EN/МЭК 60947-1
- Комплектация изделия
- изделие в сборе
- [ie] номинальный рабочий ток
- 3 А в 240 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1 6 А в 120 В AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1 0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.27 А в 250 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.55 А в 125 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 1.2 А в 600 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1
- Тип продукта
- двойная кнопка с подсветкой
- Краткое название устройства
- XB5
- Температура окружающей среды при хранении
- -40-70 °C
- Сертификаты
- внесен в список UL GL LROS (Lloyds register of shipping) DNV BV CSA
- Электрическая износостойкость
- 1000000 циклы, AC-15, 2 А в 230 В, производительность
- Степень защиты ip
- IP66 в соответствии с МЭК 60529 IP69 в соответствии с МЭК 60529 IP69K
- Рабочая температура окружающей среды
- -40-70 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Параметры управляющего устройства
- зеленый потайной, I (белый) красный выступающий, O (белый)
- Тип головки
- стандартный
- Тип сигнализации
- постоянный
- Рабочая сила
- 3.5 Н Н.З. изменение коммутационного состояния 3.8 Н Н.О. изменение коммутационного состояния
- Рабочий ход
- 1.5 мм (Н.З. изменение коммутационного состояния) 2.6 мм (Н.О. изменение коммутационного состояния) 4.3 мм (полный ход)
- Описание управляющего устройства
- зеленый ''I'' - красный ''O''
- Электрическая надежность мэк 60947-5-4
- λ < 10exp(-6) в 5 В и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4 λ < 10exp(-8) в 17 В и 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4
- Прямое размыкание
- с в соответствии с EN/МЭК 60947-5-1 приложение К
- Цоколь лампы
- встроенный светодиод
- Цвет источника света
- желтый
- Серия
- Harmony XB5
- Цвет маркировки
- белая маркировка колпачков толкателей зеленого, красного и черного цветов черная маркировка белого колпачка толкателя
- Работа контактов
- медленное размыкание
- Изоляционный экран
- нет
- Срок службы
- 100000 г. при номинальном напряжении и 25 °C
- Использование контактов
- стандартный контакт
- Форма головки винта
- пересечение совместим с JIS No 1 отвертка пересечение совместим с Philips No 1 отвертка пересечение совместим с Pozidriv No 1 отвертка перфорированный совместим с Ø 4 мм отвертка перфорированный совместим с Ø 5.5 мм отвертка
- Степень защиты nema
- NEMA 13 NEMA 4X
- Стойкость к мойке под высоким давлением
- 7000000 паскаль в 55 °C, расстояние: 0.1 м
- Параметры управляющего устройства
- 1 потайной - 1 выступающий толкатель кнопки - 1 подсветка в центре
- Тип рукоятки
- с возвратом
- Форма головки сигнального блока
- прямоугольный
- Монтажный диаметр
- 22 мм
- Материал окантовки
- тёмно-серый пластиковый
- Описание зажимов iso n°1
- (11-12)NC (13-14)NO
- Материал контактов
- серебряный сплав (Ag/Ni)
- Защитное исполнение
- TH
- Материал крепежной основы
- пластик
- [us] номинальное напряжение питания
- 110...120 В переменный ток в 50/60 Гц
- Защита от короткого замыкания
- 10 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1
- [ith] условный тепловой ток на открытом воздухе
- 10 А в соответствии с EN/IEC 60947-5-1
- Электромагнитное излучение
- класс B в соответствии с IEC 55011
- Стойкость к электромагнитным полям
- 10 В/м в соответствии с МЭК 61000-4-3
- Пределы напряжения питания
- 94-132 В переменный ток
- [us] номинальное напряжение питания
- 120 В
- Выдерживаемая импульсная помеха
- 1 кВ в соответствии с МЭК 61000-4-5
- Стойкость к коммутационным помехам
- 2 кВ в соответствии с МЭК 61000-4-4
- Стойкость к электростатическому разряду
- 6 кВ при контакте, на металлических частях в соответствии с МЭК 61000-4-2 8 кВ через воздух, (на изолированных частях) в соответствии с МЭК 61000-4-2
- Потребляемый ток
- 14 мА
- Ударопрочность
- 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
- Виброустойчивость
- 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6
- Источник света
- светодиод с защитой
- Тип контактов
- 1 Н.О. + 1 Н.З.
- Механическая износостойкость
- 1000000 циклы
- Категория перенапряжения
- Класс II в соответствии с IEC 61140
- Момент затяжки
- 0.8-1.2 Н·м в соответствии с EN 60947-1
- Стандарты
- EN/IEC 60947-5-1 CSA C22.2 № 14 UL 508 EN/МЭК 60947-1 EN/IEC 60947-5-4 JIS C8201-5-1 JIS C8201-1
- Код совместимости
- XB5
- [ui] номинальное напряжение изоляции
- 600 В (степень загрязнения 3) в соответствии с EN 60947-1
- Серия SE
- Кнопки и лампочки
Описание

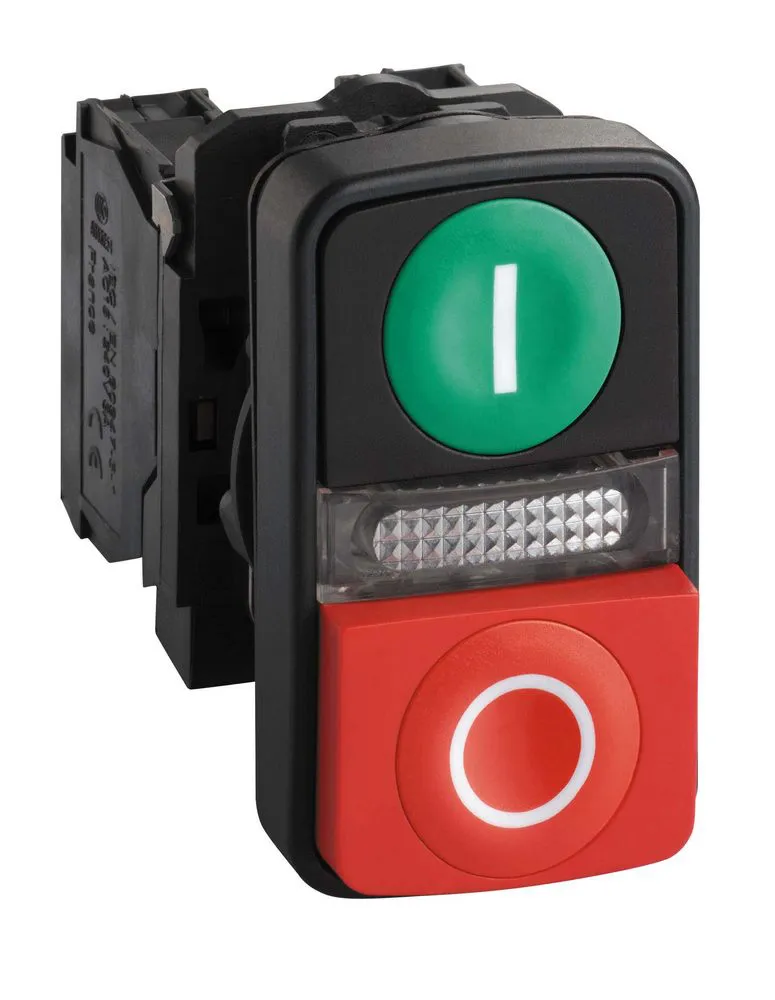

КНОПКА 22ММ ДВОЙНАЯ С МАРКИРОВКОЙ + LED XB5AW73731G5
Преимущества: Элементы конструкции визуально различимы с большого расстояния благодаря яркому цвету и маркировке, поэтому ошибки при первоначальном подключении и последующих операциях обслуживания сводятся к минимуму. Корпус со степенью защиты IP66 защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.
Применения: в средах, где необходима хорошая устойчивость к химическим веществам и/или двойная электрическая изоляция.
